ความหมายชื่อลายคำสั่ง และจุดวัดไฟ ภาคสัญญาณ และการทำงานของชื่อนั้นๆ

ความหมายชื่อลายคำสั่ง และจุดวัดไฟภาคสัญญาณ(สรุปการทำงานของแต่ละระบบสำหรับคนชอบอ่าน) หมายเหตุ: #ถ้าอยากได้อาการเสียด้วยแต่ละเส้นทางที่เจอบ่อยๆ คอมเมนต์ไว้นะครับ 1. หมวดสัญญาณควบคุม (CONTROL SIGNAL ZONE)GPIO_AOP_TO_BB_FORCE_PWMย่อมาจาก: General Purpose Input/Output Always-On Processor to Baseband Force Pulse Width Modulationคืออะไร: สัญญาณคำสั่งดิจิตอลส่งตรงจากหน่วยประมวลผลหลัก (Always-On Processor) ไปยังชิปคุมไฟ Baseband PMIC เพื่อบังคับให้ระบบจ่ายไฟเข้าสู่โหมด PWM แบบคงที่หน้าที่: รีดกระแสไฟสูงสุดและลดสัญญาณรบกวนในจังหวะที่โมเด็มต้องการใช้พลังงานหนักๆ ในการรับส่งข้อมูลดาต้าปริมาณมาก⚡ 2. หมวดไฟหลักแกนสมองโมเด็ม กระแสสูง (PRIMARY POWER - SMPS ZONE)PP_0V75_SMPS1_6ย่อมาจาก: Primary Power 0.75V Switch Mode Power Supply Phase 1 and 6คืออะไร: ไฟเลี้ยงแกนหลัก (Core Power เฟส 1 และ 6) แรงดัน 0.75Vหน้าที่: เป็นพลังงานขับเคลื่อนสมองซีกหลักของชิปโมเด็มในการประมวลผลเครือข่ายPP_0V75_SMPS5ย่อมาจาก: Primary Power 0.75V Switch Mode Power Supply Phase 5คืออะไร: ไฟเลี้ยงแกนหลักส่วนเสริม แรงดัน 0.75Vหน้าที่: ช่วยกระจายโหลดการทำงานและรักษาความเสถียรของกำลังไฟ ไม่ให้ชิปเบสแบนด์ดับหรือรีเซ็ตตัวเองกลางคันเวลาสลับคลื่นความถี่PP_0V75_SMPS7ย่อมาจาก: Primary Power 0.75V Switch Mode Power Supply Phase 7คืออะไร: ไฟเลี้ยงส่วนควบคุมและบริหารพลังงานภายในชิปโมเด็ม (Power Management Core) แรงดัน 0.75Vหน้าที่: จัดการสถานะเปิด-ปิดและการประหยัดพลังงานภายในตัวชิปโมเด็มเองPP_0V82_SMPS3ย่อมาจาก: Primary Power 0.82V Switch Mode Power Supply Phase 3คืออะไร: ไฟเลี้ยงภาคประมวลผลสัญญาณดิจิตอล (Modem Digital Core) แรงดัน 0.82Vหน้าที่: หล่อเลี้ยงวงจรตรรกะ (Logic) คอยคำนวณและแปลงรหัสสัญญาณคลื่นวิทยุอนาล็อกให้กลายเป็นข้อมูลดิจิตอลอินเทอร์เน็ตPP_1V22_SMPS2ย่อมาจาก: Primary Power 1.22V Switch Mode Power Supply Phase 2คืออะไร: ไฟเลี้ยงหน่วยความจำชั่วคราวความเร็วสูง (DRAM Memory) แรงดัน 1.22Vหน้าที่: จ่ายไฟให้ชิปแรมที่ฝังร่วมกับเบสแบนด์เพื่อใช้พักข้อมูลระหว่างรับส่งPP_1V9_SMPS4ย่อมาจาก: Primary Power 1.9V Switch Mode Power Supply Phase 4คืออะไร: ไฟหลักภาควิทยุแรงดันสูง (Main RF Source) แรงดัน 1.9Vหน้าที่: ทำหน้าที่เป็นสะพานไฟต้นทางจ่ายกระแสสูง เพื่อส่งไปแปลงเป็นไฟย่อยนิ่งๆ (LDO) และป้อนไอซีในภาคความถี่วิทยุเพื่อเตรียมสัญญาณก่อนการส่งออก 3. หมวดไฟย่อยแรงดันนิ่ง (STABILIZED POWER - LDO ZONE)PP_1V77_LDO16ย่อมาจาก: Primary Power 1.77V Low Drop-Out Regulator 16คืออะไร: ไฟเลี้ยงชิปหน่วยความจำสารบรรณ (Baseband EEPROM) แรงดัน 1.77V จ่ายไฟให้ชิปเก็บเลขอีมี่ (IMEI) และข้อมูลความปลอดภัยของระบบสัญญาณPP_UIM1_LDO11ย่อมาจาก: Primary Power User Identity Module 1 Low Drop-Out Regulator 11คืออะไร: ไฟเลี้ยงช่องใส่ซิมการ์ดใบที่ 1 (SIM Card Slot 1) ปรับแรงดันไฟอัตโนมัติ (1.8V หรือ 3.0V) ตามสเปกของซิมเพื่อเปิดระบบอ่านหน้าซิมPP_UIM2_LDO13ย่อมาจาก: Primary Power User Identity Module 2 Low Drop-Out Regulator 13คืออะไร: ไฟเลี้ยงช่องใส่ซิมการ์ดใบที่ 2 (SIM Card Slot 2) ปรับแรงดันไฟอัตโนมัติ (1.8V หรือ 3.0V) สำหรับเครื่องโมเดลที่รองรับระบบ 2 ซิมการ์ด (บอร์ดนอก)PP_1V2_LDO12ย่อมาจาก: Primary Power 1.2V Low Drop-Out Regulator 12คืออะไร: ไฟเลี้ยงแกนหลักของไอซีทรานซีฟเวอร์ (Transceiver Core) แรงดัน 1.2V หล่อเลี้ยงชิปตัวกลางที่ทำหน้าที่แปลงคลื่นและรับส่งสัญญาณร่วมกับชิปโมเด็มPP_1V2_LDO1ย่อมาจาก: Primary Power 1.2V Low Drop-Out Regulator 1คืออะไร: ไฟเลี้ยงภาคสัญญาณอนาล็อกวิทยุ (Analog RF) แรงดัน 1.2V จ่ายไฟหล่อเลี้ยงวงจรตัวกรองคลื่นและส่วนติดต่อสัญญาณอนาล็อกขั้นต้นPP_1V2_LDO15ย่อมาจาก: Primary Power 1.2V Low Drop-Out Regulator 15คืออะไร: ไฟเลี้ยงวงจรรับสัญญาณเสริม (Auxiliary RF Chain) แรงดัน 1.2V จ่ายให้ชิปรับสัญญาณชุดสำรองเพื่อรองรับระบบเสาอากาศหลายต้น (MIMO) ในการทำความเร็วอินเทอร์เน็ตPP_1V1_LDO2ย่อมาจาก: Primary Power 1.1V Low Drop-Out Regulator 2คืออะไร: ไฟเลี้ยงแกนประมวลผลฝั่งอนาล็อก (Core Analog) แรงดัน 1.1V ใช้ทำงานเชื่อมต่อและจัดระเบียบสัญญาณระหว่างบล็อกอนาล็อกกับบล็อกดิจิตอลภายในชิปPP_1V8_LDO5ย่อมาจาก: Primary Power 1.8V Low Drop-Out Regulator 5คืออะไร: ไฟเลี้ยงระบบช่องทางสื่อสารหลัก (System I/O) แรงดัน 1.8V เป็นไฟเลี้ยงลายอินเทอร์เฟซทางเดินข้อมูลที่ใช้คุยกันระหว่าง CPU หลักของเครื่อง กับ CPU เบสแบนด์PP_1V8_LDO6ย่อมาจาก: Primary Power 1.8V Low Drop-Out Regulator 6คืออะไร: ไฟเลี้ยงเซ็นเซอร์ควบคุมภาค RF (RF Control Sensors) แรงดัน 1.8V คอยจ่ายไฟให้วงจรสวิทช์เลือกเสาอากาศและเซ็นเซอร์ตรวจจับสถานะคลื่นรอบบอร์ดPP_0V8_LDO3ย่อมาจาก: Primary Power 0.8V Low Drop-Out Regulator 3คืออะไร: ไฟเลี้ยงระบบสัญญาณนาฬิกา (Clock Power) และวงจรรับส่งข้อมูลความเร็วต่ำ (Low Speed I/O) แรงดัน 0.8V ป้อนไฟให้วงจรสร้างจังหวะเวลาเพื่อให้ระบบทั้งหมดเดินพร้อมกันPP_0V8_LDO7ย่อมาจาก: Primary Power 0.8V Low Drop-Out Regulator 7คืออะไร: ไฟเลี้ยงวงจรส่วนหน้าภาคอนาล็อก (Front-End Analog) แรงดัน 0.8V หล่อเลี้ยงวงจรแยกกรองสัญญาณวิทยุขั้นแรกที่รับกระแสมาจากเสาอากาศภายนอกPP_0V8_LDO8ย่อมาจาก: Primary Power 0.8V Low Drop-Out Regulator 8คืออะไร: ไฟเลี้ยงวงจรล็อกความถี่เฟส (PLL / Filter Power) แรงดัน 0.8V ทำหน้าที่กรองไฟให้วงจรล็อกความถี่ เพื่อป้องกันอาการคลื่นแทรกหรือความถี่เลื่อนเพี้ยนขณะใช้งานPP_0V8_LDO9ย่อมาจาก: Primary Power 0.8V Low Drop-Out Regulator 9คืออะไร: ไฟเลี้ยงวงจรฝั่งรับสัญญาณโดยตรง (Receiver Rx Chain) แรงดัน 0.8V เลี้ยงแถวไอซีภาครับเพื่อให้เครื่องมีความไวและนิ่งในการดักจับคลื่นวิทยุในอากาศPP_0V875_LDO4ย่อมาจาก: Primary Power 0.875V Low Drop-Out Regulator 4คืออะไร: ไฟเลี้ยงวงจรอิเล็กทรอนิกส์ปรับแต่งความถี่ (Low RF Tuning) แรงดัน 0.875V ทำหน้าที่ควบคุมการจูนย่านความถี่ต่ำ (Band) ให้ตรงกับเสาสัญญาณของค่ายมือถือPP_3V1_LDO10ย่อมาจาก: Primary Power 3.1V Low Drop-Out Regulator 10คืออะไร: ไฟเลี้ยงแรงดันสูงระบบตรรกะ (High Voltage / SIM Logic) แรงดัน 3.1V ทำหน้าที่ขับกำลังไฟเพื่อป้อนระบบควบคุมหน้าซิมการ์ดและวงจรขับสัญญาณพิเศษในบอร์ดPP_0V6_LDO14ย่อมาจาก: Primary Power 0.6V Low Drop-Out Regulator 14คืออะไร: ไฟเลี้ยงโหมดประหยัดพลังงานต่ำสุด (Low Power Modes) แรงดัน 0.6V ทำหน้าที่ประคองแรงดันไฟในวงจรตอนที่เราล็อกหน้าจอหรือเครื่องสแตนด์บายเพื่อไม่ให้เปลืองแบตเตอรี่???? 4. หมวดไฟขยายสัญญาณภาคส่ง (POWER AMPLIFIER ZONE)PP_QET0_PA และ PP_QET0_2G_PAย่อมาจาก: Qualcomm Envelope Tracking 0 Power Amplifier / 2G Power Amplifierคืออะไร: ไฟเลี้ยงไอซีขยายกำลังส่งหลักและระบบ 2G (Main & 2G PA Supply) เป็นไฟกำลังสูงที่ปรับระดับแรงดันขึ้น-ลงตามความแรงของคลื่นจริงเพื่อประหยัดพลังงาน ใช้ในระบบการโทรสายปกติและคลื่นย่านความถี่ต่ำPP_QET1_PAย่อมาจาก: Qualcomm Envelope Tracking 1 Power Amplifierคืออะไร: ไฟเลี้ยงไอซีขยายกำลังส่งความเร็วสูง (High Band 4G/5G PA Supply)หน้าที่: ทำหน้าที่จ่ายไฟพลังงานสูงปั๊มเข้าไอซีขยายสัญญาณ เพื่อเร่งความเร็วในการส่งข้อมูลอินเทอร์เน็ตผ่านระบบ 4G LTE และ 5G คลื่นความถี่สูง

วิธีเขียนค่าเม็ดไวไฟในรุ่นใหม่ๆ

iPad gen7

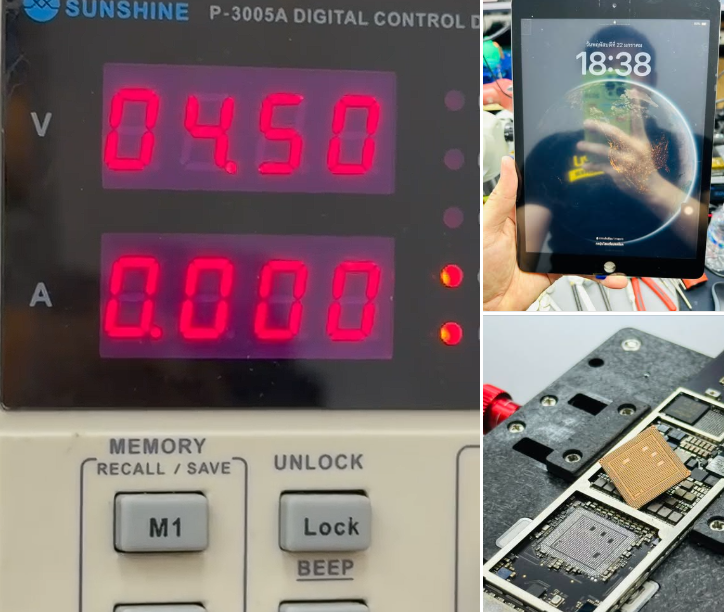

iPad gen7 อาการ กดออนกินกระแสไฟ 0.022 ถ้าเป็นรุ่นอื่นอาจจะต้องดูไอซีพาวเวอร์ก่อนแต่ถ้าเป็นรุ่นนี้จัด CPU ยกวางได้เลยนะครับ ถ้าเจอกระแสแบบนี้ จบงานคับ

iPad Air6 อาการรีสตาร์ท

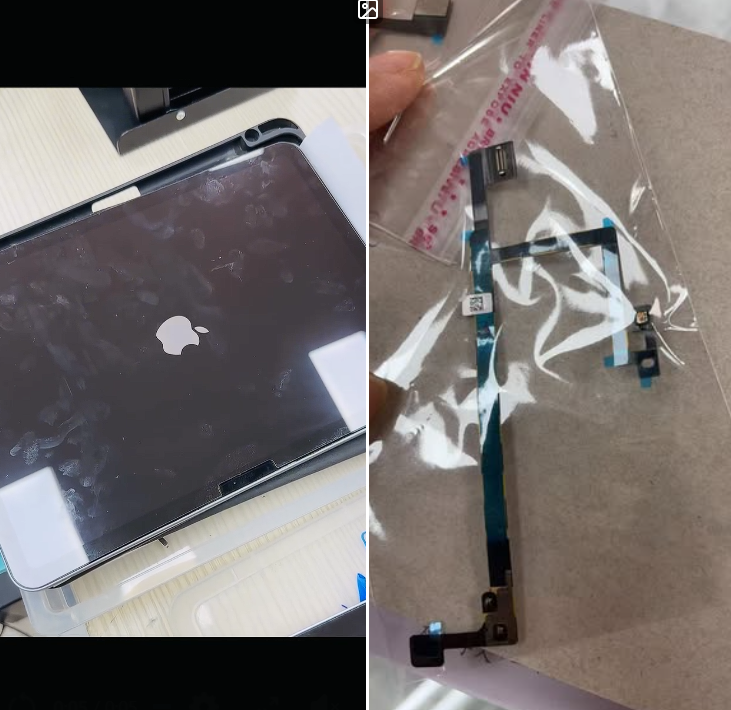

iPad Air6 อาการรีสตาร์ท และหน้าจอเป็นสีชมพู อาการตามวิดีโอนี้ ✅ ไม่ได้เป็นที่ตัวเมนบอร์ดนะครับ เป็นที่อุปกรณ์ภายนอกนะครับ เปลี่ยนสายแพรตามรูป ที่ผมลงไว้ให้ได้เลยนะครับ จบงานคับ ???? อาการประจำรุ่นนี้ ถ้าหาอะไหล่ไม่ได้ สั่งที่ผมได้ครับ ดูน้อยล
