ความหมายชื่อลายคำสั่ง และจุดวัดไฟ ภาคสัญญาณ และการทำงานของชื่อนั้นๆ

<h2>ความหมายชื่อลายคำสั่ง และจุดวัดไฟภาคสัญญาณ</h2><p><i>(สรุปการทำงานของแต่ละระบบสำหรับคนชอบอ่าน)</i></p><blockquote><p>&nbsp;<strong>หมายเหตุ:</strong> #ถ้าอยากได้อาการเสียด้วยแต่ละเส้นทางที่เจอบ่อยๆ คอมเมนต์ไว้นะครับ</p></blockquote><h3>&nbsp;1. หมวดสัญญาณควบคุม (CONTROL SIGNAL ZONE)</h3><p><strong>GPIO_AOP_TO_BB_FORCE_PWM</strong></p><p><strong>ย่อมาจาก:</strong> General Purpose Input/Output Always-On Processor to Baseband Force Pulse Width Modulation</p><p><strong>คืออะไร:</strong> สัญญาณคำสั่งดิจิตอลส่งตรงจากหน่วยประมวลผลหลัก (Always-On Processor) ไปยังชิปคุมไฟ Baseband PMIC เพื่อบังคับให้ระบบจ่ายไฟเข้าสู่โหมด PWM แบบคงที่</p><p><strong>หน้าที่:</strong> รีดกระแสไฟสูงสุดและลดสัญญาณรบกวนในจังหวะที่โมเด็มต้องการใช้พลังงานหนักๆ ในการรับส่งข้อมูลดาต้าปริมาณมาก</p><h3>⚡ 2. หมวดไฟหลักแกนสมองโมเด็ม กระแสสูง (PRIMARY POWER - SMPS ZONE)</h3><p><strong>PP_0V75_SMPS1_6</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.75V Switch Mode Power Supply Phase 1 and 6</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงแกนหลัก (Core Power เฟส 1 และ 6) แรงดัน 0.75V</p><p><strong>หน้าที่:</strong> เป็นพลังงานขับเคลื่อนสมองซีกหลักของชิปโมเด็มในการประมวลผลเครือข่าย</p><p><strong>PP_0V75_SMPS5</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.75V Switch Mode Power Supply Phase 5</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงแกนหลักส่วนเสริม แรงดัน 0.75V</p><p><strong>หน้าที่:</strong> ช่วยกระจายโหลดการทำงานและรักษาความเสถียรของกำลังไฟ ไม่ให้ชิปเบสแบนด์ดับหรือรีเซ็ตตัวเองกลางคันเวลาสลับคลื่นความถี่</p><p><strong>PP_0V75_SMPS7</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.75V Switch Mode Power Supply Phase 7</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงส่วนควบคุมและบริหารพลังงานภายในชิปโมเด็ม (Power Management Core) แรงดัน 0.75V</p><p><strong>หน้าที่:</strong> จัดการสถานะเปิด-ปิดและการประหยัดพลังงานภายในตัวชิปโมเด็มเอง</p><p><strong>PP_0V82_SMPS3</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.82V Switch Mode Power Supply Phase 3</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงภาคประมวลผลสัญญาณดิจิตอล (Modem Digital Core) แรงดัน 0.82V</p><p><strong>หน้าที่:</strong> หล่อเลี้ยงวงจรตรรกะ (Logic) คอยคำนวณและแปลงรหัสสัญญาณคลื่นวิทยุอนาล็อกให้กลายเป็นข้อมูลดิจิตอลอินเทอร์เน็ต</p><p><strong>PP_1V22_SMPS2</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.22V Switch Mode Power Supply Phase 2</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงหน่วยความจำชั่วคราวความเร็วสูง (DRAM Memory) แรงดัน 1.22V</p><p><strong>หน้าที่:</strong> จ่ายไฟให้ชิปแรมที่ฝังร่วมกับเบสแบนด์เพื่อใช้พักข้อมูลระหว่างรับส่ง</p><p><strong>PP_1V9_SMPS4</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.9V Switch Mode Power Supply Phase 4</p><p><strong>คืออะไร:</strong> ไฟหลักภาควิทยุแรงดันสูง (Main RF Source) แรงดัน 1.9V</p><p><strong>หน้าที่:</strong> ทำหน้าที่เป็นสะพานไฟต้นทางจ่ายกระแสสูง เพื่อส่งไปแปลงเป็นไฟย่อยนิ่งๆ (LDO) และป้อนไอซีในภาคความถี่วิทยุเพื่อเตรียมสัญญาณก่อนการส่งออก</p><h3>&nbsp;3. หมวดไฟย่อยแรงดันนิ่ง (STABILIZED POWER - LDO ZONE)</h3><p><strong>PP_1V77_LDO16</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.77V Low Drop-Out Regulator 16</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงชิปหน่วยความจำสารบรรณ (Baseband EEPROM) แรงดัน 1.77V จ่ายไฟให้ชิปเก็บเลขอีมี่ (IMEI) และข้อมูลความปลอดภัยของระบบสัญญาณ</p><p><strong>PP_UIM1_LDO11</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power User Identity Module 1 Low Drop-Out Regulator 11</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงช่องใส่ซิมการ์ดใบที่ 1 (SIM Card Slot 1) ปรับแรงดันไฟอัตโนมัติ (1.8V หรือ 3.0V) ตามสเปกของซิมเพื่อเปิดระบบอ่านหน้าซิม</p><p><strong>PP_UIM2_LDO13</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power User Identity Module 2 Low Drop-Out Regulator 13</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงช่องใส่ซิมการ์ดใบที่ 2 (SIM Card Slot 2) ปรับแรงดันไฟอัตโนมัติ (1.8V หรือ 3.0V) สำหรับเครื่องโมเดลที่รองรับระบบ 2 ซิมการ์ด (บอร์ดนอก)</p><p><strong>PP_1V2_LDO12</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.2V Low Drop-Out Regulator 12</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงแกนหลักของไอซีทรานซีฟเวอร์ (Transceiver Core) แรงดัน 1.2V หล่อเลี้ยงชิปตัวกลางที่ทำหน้าที่แปลงคลื่นและรับส่งสัญญาณร่วมกับชิปโมเด็ม</p><p><strong>PP_1V2_LDO1</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.2V Low Drop-Out Regulator 1</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงภาคสัญญาณอนาล็อกวิทยุ (Analog RF) แรงดัน 1.2V จ่ายไฟหล่อเลี้ยงวงจรตัวกรองคลื่นและส่วนติดต่อสัญญาณอนาล็อกขั้นต้น</p><p><strong>PP_1V2_LDO15</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.2V Low Drop-Out Regulator 15</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงวงจรรับสัญญาณเสริม (Auxiliary RF Chain) แรงดัน 1.2V จ่ายให้ชิปรับสัญญาณชุดสำรองเพื่อรองรับระบบเสาอากาศหลายต้น (MIMO) ในการทำความเร็วอินเทอร์เน็ต</p><p><strong>PP_1V1_LDO2</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.1V Low Drop-Out Regulator 2</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงแกนประมวลผลฝั่งอนาล็อก (Core Analog) แรงดัน 1.1V ใช้ทำงานเชื่อมต่อและจัดระเบียบสัญญาณระหว่างบล็อกอนาล็อกกับบล็อกดิจิตอลภายในชิป</p><p><strong>PP_1V8_LDO5</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.8V Low Drop-Out Regulator 5</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงระบบช่องทางสื่อสารหลัก (System I/O) แรงดัน 1.8V เป็นไฟเลี้ยงลายอินเทอร์เฟซทางเดินข้อมูลที่ใช้คุยกันระหว่าง CPU หลักของเครื่อง กับ CPU เบสแบนด์</p><p><strong>PP_1V8_LDO6</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 1.8V Low Drop-Out Regulator 6</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงเซ็นเซอร์ควบคุมภาค RF (RF Control Sensors) แรงดัน 1.8V คอยจ่ายไฟให้วงจรสวิทช์เลือกเสาอากาศและเซ็นเซอร์ตรวจจับสถานะคลื่นรอบบอร์ด</p><p><strong>PP_0V8_LDO3</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.8V Low Drop-Out Regulator 3</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงระบบสัญญาณนาฬิกา (Clock Power) และวงจรรับส่งข้อมูลความเร็วต่ำ (Low Speed I/O) แรงดัน 0.8V ป้อนไฟให้วงจรสร้างจังหวะเวลาเพื่อให้ระบบทั้งหมดเดินพร้อมกัน</p><p><strong>PP_0V8_LDO7</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.8V Low Drop-Out Regulator 7</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงวงจรส่วนหน้าภาคอนาล็อก (Front-End Analog) แรงดัน 0.8V หล่อเลี้ยงวงจรแยกกรองสัญญาณวิทยุขั้นแรกที่รับกระแสมาจากเสาอากาศภายนอก</p><p><strong>PP_0V8_LDO8</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.8V Low Drop-Out Regulator 8</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงวงจรล็อกความถี่เฟส (PLL / Filter Power) แรงดัน 0.8V ทำหน้าที่กรองไฟให้วงจรล็อกความถี่ เพื่อป้องกันอาการคลื่นแทรกหรือความถี่เลื่อนเพี้ยนขณะใช้งาน</p><p><strong>PP_0V8_LDO9</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.8V Low Drop-Out Regulator 9</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงวงจรฝั่งรับสัญญาณโดยตรง (Receiver Rx Chain) แรงดัน 0.8V เลี้ยงแถวไอซีภาครับเพื่อให้เครื่องมีความไวและนิ่งในการดักจับคลื่นวิทยุในอากาศ</p><p><strong>PP_0V875_LDO4</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.875V Low Drop-Out Regulator 4</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงวงจรอิเล็กทรอนิกส์ปรับแต่งความถี่ (Low RF Tuning) แรงดัน 0.875V ทำหน้าที่ควบคุมการจูนย่านความถี่ต่ำ (Band) ให้ตรงกับเสาสัญญาณของค่ายมือถือ</p><p><strong>PP_3V1_LDO10</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 3.1V Low Drop-Out Regulator 10</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงแรงดันสูงระบบตรรกะ (High Voltage / SIM Logic) แรงดัน 3.1V ทำหน้าที่ขับกำลังไฟเพื่อป้อนระบบควบคุมหน้าซิมการ์ดและวงจรขับสัญญาณพิเศษในบอร์ด</p><p><strong>PP_0V6_LDO14</strong></p><p><strong>ย่อมาจาก:</strong> Primary Power 0.6V Low Drop-Out Regulator 14</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงโหมดประหยัดพลังงานต่ำสุด (Low Power Modes) แรงดัน 0.6V ทำหน้าที่ประคองแรงดันไฟในวงจรตอนที่เราล็อกหน้าจอหรือเครื่องสแตนด์บายเพื่อไม่ให้เปลืองแบตเตอรี่</p><h3>???? 4. หมวดไฟขยายสัญญาณภาคส่ง (POWER AMPLIFIER ZONE)</h3><p><strong>PP_QET0_PA</strong> และ <strong>PP_QET0_2G_PA</strong></p><p><strong>ย่อมาจาก:</strong> Qualcomm Envelope Tracking 0 Power Amplifier / 2G Power Amplifier</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงไอซีขยายกำลังส่งหลักและระบบ 2G (Main &amp; 2G PA Supply) เป็นไฟกำลังสูงที่ปรับระดับแรงดันขึ้น-ลงตามความแรงของคลื่นจริงเพื่อประหยัดพลังงาน ใช้ในระบบการโทรสายปกติและคลื่นย่านความถี่ต่ำ</p><p><strong>PP_QET1_PA</strong></p><p><strong>ย่อมาจาก:</strong> Qualcomm Envelope Tracking 1 Power Amplifier</p><p><strong>คืออะไร:</strong> ไฟเลี้ยงไอซีขยายกำลังส่งความเร็วสูง (High Band 4G/5G PA Supply)</p><p><strong>หน้าที่:</strong> ทำหน้าที่จ่ายไฟพลังงานสูงปั๊มเข้าไอซีขยายสัญญาณ เพื่อเร่งความเร็วในการส่งข้อมูลอินเทอร์เน็ตผ่านระบบ 4G LTE และ 5G คลื่นความถี่สูง</p>

วิธีเขียนค่าเม็ดไวไฟในรุ่นใหม่ๆ

iPad gen7

iPad gen7 อาการ กดออนกินกระแสไฟ 0.022 ถ้าเป็นรุ่นอื่นอาจจะต้องดูไอซีพาวเวอร์ก่อนแต่ถ้าเป็นรุ่นนี้จัด CPU ยกวางได้เลยนะครับ ถ้าเจอกระแสแบบนี้ จบงานคับ

iPad Air6 อาการรีสตาร์ท

iPad Air6 อาการรีสตาร์ท และหน้าจอเป็นสีชมพู อาการตามวิดีโอนี้ ✅ ไม่ได้เป็นที่ตัวเมนบอร์ดนะครับ เป็นที่อุปกรณ์ภายนอกนะครับ เปลี่ยนสายแพรตามรูป ที่ผมลงไว้ให้ได้เลยนะครับ จบงานคับ ???? อาการประจำรุ่นนี้ ถ้าหาอะไหล่ไม่ได้ สั่งที่ผมได้ครับ ดูน้อยล

📌 ตัวอย่างเคสงานซ่อม

Before

อาการเสีย

After

ซ่อมเสร็จ

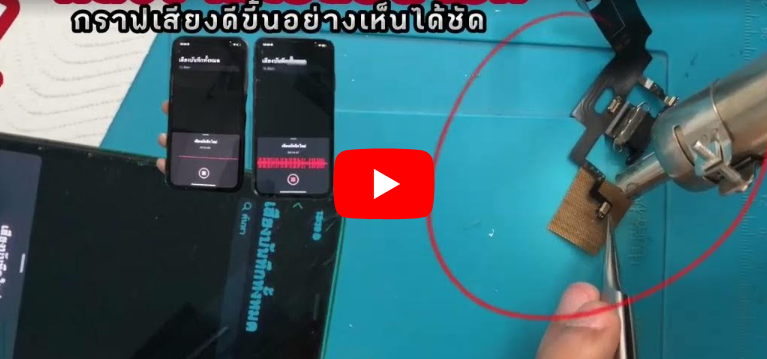

กลุ่ม iPhone อาการไมค์เสีย

ระบบสัญญาณเสียง Audio Codec

กลุ่ม iPhone อาการชาร์จไม่เข้า

วิเคราะห์ระบบจ่ายไฟ การยกวาง IC ชาร์จ
